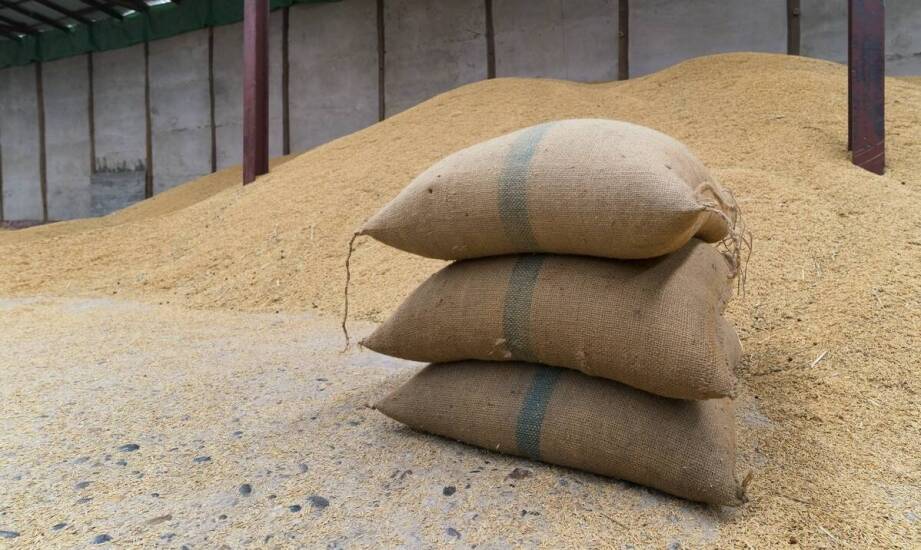

Jak napór ziarna zmienia projekt ścian i fundamentów w magazynie płaskiego typu

W magazynach zbożowych płaskich największym wyzwaniem konstrukcyjnym nie jest osiągnięcie dużej pojemności, lecz skuteczna kontrola bocznego naporu ziarna na ściany. W przeciwieństwie do pionowych silosów, gdzie siły rozkładają się inaczej, w obiektach płaskich cały ciężar pryzmy generuje ogromne ciśnienie poziome. Już przy składowaniu na wysokość 3–4 metrów siły te mogą zagrażać stabilności przegród. Dlatego projektanci muszą precyzyjnie obliczyć i uwzględnić te obciążenia już na etapie koncepcji, by uniknąć kosztownych w naprawie deformacji czy nawet katastrofy budowlanej.

Źródła naporu i dobór ścian oporowych

Boczny napór ziarna powstaje z połączenia trzech czynników: ciężaru samego materiału, tarcia wewnętrznego między ziarnami oraz geometrii usypanej pryzmy. Siła ta rośnie liniowo wraz z wysokością składowania, osiągając swoje maksimum przy podstawie ściany. Sposób zasypu również ma znaczenie – centralne wsypywanie tworzy stromy stożek, który generuje inne obciążenia niż równomierne rozgarnianie materiału. Norma PN-EN 1991-4 precyzuje, jak obliczać te oddziaływania, klasyfikując je jako obciążenia zmienne. Zależą one m.in. od gęstości nasypowej ziarna, która dla pszenicy wynosi około 750 kg/m³.

Do przeniesienia tak dużych obciążeń stosuje się ściany oporowe żelbetowe, stalowe lub o konstrukcji mieszanej. Rozwiązania żelbetowe są masywne i dobrze radzą sobie z wysokimi momentami zginającymi. Z kolei ściany stalowe, oferowane na przykład przez specjalistyczne firmy takie jak HUPRO SYSTEMS SE, pozwalają na szybką budowę prefabrykowanych hal zgodnych z normą EN 1090 EXC2. Niezależnie od wybranej technologii, projektant musi uwzględnić parcie czynne materiału sypkiego, traktując ścianę jak konstrukcję wspornikową. Kluczowy jest też kąt tarcia wewnętrznego ziarna, który dla większości zbóż wynosi 25–30°.

Wpływ ścian na posadzkę, fundament i rozładunek

Konstrukcja ścian bezpośrednio wpływa na projekt posadzki i fundamentu. Wysokie ściany oporowe wymagają masywnych fundamentów, które bezpiecznie przeniosą momenty zginające od naporu ziarna i zakotwią konstrukcję w gruncie. Równie ważna jest posadzka. Musi ona nie tylko wytrzymać nacisk składowanego zboża i ciężkiego sprzętu, ale także być idealnie połączona ze ścianami. Brak odpowiedniego połączenia może prowadzić do podmywania podstawy ściany przez napierające ziarno lub jej uszkodzenia podczas mechanicznego wybierania materiału.

Swoboda operacyjna wewnątrz obiektu zależy od jego kubatury i układu. Nowoczesne magazyny zbożowe płaskie często projektuje się jako konstrukcje bezsłupowe, co maksymalizuje dostępną przestrzeń na pryzmy. Taki układ ułatwia pracę ładowarkom kołowym i innym maszynom, ale jednocześnie zwiększa obciążenia przenoszone przez ściany obwodowe. Przemyślane rozmieszczenie bram wjazdowych jest kluczowe dla sprawnej logistyki – zarówno podczas zasypu, jak i rozładunku magazynu.

Projekt magazynu zbożowego wymaga więc zintegrowanej analizy. Ściany, posadzka, fundament i strefy składowania tworzą system naczyń połączonych, gdzie błąd w jednym elemencie zagraża pozostałym. Dlatego normy, takie jak PN-EN 1991-4, kładą nacisk na symulację całego cyklu pracy obiektu. Ostatecznie o funkcjonalności i bezpieczeństwie decyduje nie sama kubatura, ale przemyślany sposób, w jaki cała konstrukcja przenosi siły generowane przez składowane ziarno. To gwarantuje trwałość budynku i efektywność procesów magazynowych.
